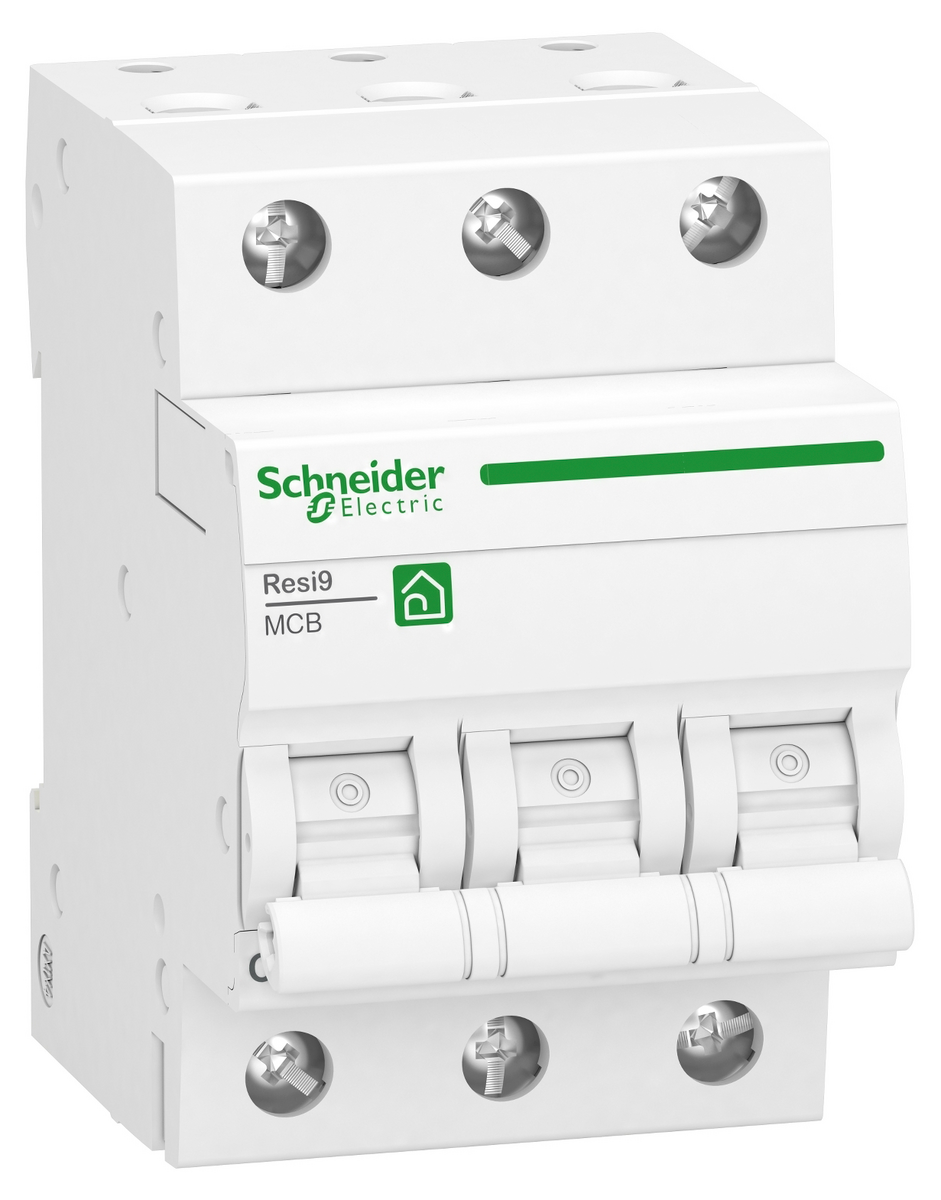

Automatsäkring 16 A 3-polig för elcentral, Schneider Resi9

Schneider Electric 3-polig automatsäkring R9F24316 för 3-fas-installationer. Monteras enkelt utan verktyg på DIN-skena i normkapslingar och elcentraler. Får endast installeras av behörig elektriker.

Kapacitet 16 A, 400 V
Schneider dvärgbrytare är av C-typ (trög) som bryter alla 3 poler samtidigt om långvarig belastning överstiger 16A på någon av faserna. Automatsäkringen är lämplig för 3-fas- grupper med strömkrävande utrustning som värmepumpar eller spisar.

Standardstorlek
Enheterna i normcentraler kallas moduler och följer standardiserade mått. Det går därför att blanda komponenter från olika tillverkare i samma central. Varje modul är 17,5 mm bred. Brytaren behöver 3 modulbredder för att få plats i elcentralen.

Bredd: 54 mm
Höjd: 85 mm
Djup: 75 mm

Montering
Fästet för komponenter i elcentralen kallas för DIN-skena. Det är ett standardiserat fäste för montering av komponenter i elcentraler. Montering sker utan verktyg. Kabelanslutningarna är av tunnelplintstyp med skruv och fungerar med både solid kabel (1,5–25 mm2) och flexibel utan ändhylsa (1,5–16 mm2).

Schneider Electric Resi9
Schneider Resi9 – en komplett serie komponenter för elcentraler. Med Resi9 får du smarta funktioner och genomtänkt design som förkortar installationstiden och underlättar vid underhåll av din elcentral.

Installeras av behörig elektriker
Schneider 3-polig dvärgbrytare är tänkt för fast installation och ska installeras av behörig elektriker. Bor du i Uppsala eller Stockholm kan du anlita en av våra auktoriserade elektriker på www.clasfixare.se.
